GM7系列接触网开关控制系统采用新的基于光纤通信接口的分布式技术，模块化的体系结构，集监视、控制与光纤通信技术为一体，实现对枢纽站场内或区间网开关的集中监控, 实时采集网开关运行状态，并和供电SCADA系统进行实时数据通信，向调度所系统发送现场设备运行信息，并在调度所系统指令下实现各种遥控和遥信功能。
GM7系列接触网开关控制系统采用分布式I/O控制技术，智能通信管理装置和接触网开关光纤监控装置分散布置，其间采用光纤通道作为通信传输介质，最大限度地降低传统RTU采用长距离的控制电缆直接驱动接触网电动隔离开关控制回路可能造成的较高感应电压，从而彻底避免了开关的误动，并极大提高了远动操作的有效率，增强了系统的可靠性。

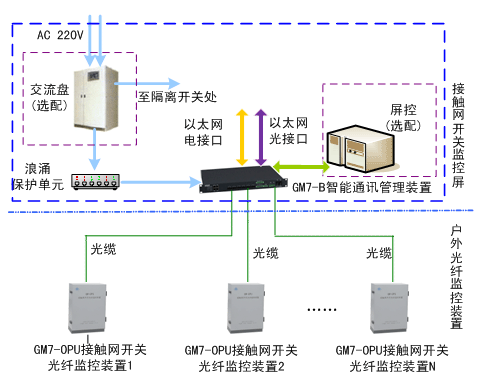

系统典型配置
先进的全光纤通信：无论是现场总线、还是远传通信接口均采用全光纤通信接口，以有效抵御来自工业环境的强大电磁干扰。
先进的以太环网技术：与调度端通信采用快速环形以太网交换技术，并支持双环形通道配置，环网的切换时间小于300ms，光接口/电接口可选，大大增强了远程通信接口的可靠性和实时性。
蓄电池后备供电：可以选配带有智能电池管理功能的电源管理装置(内置蓄电池)，即便在AC和DC输入电源失效的情况下，还可以由后备直流电池供电，同时向控制中心发出告警信息。
便捷的远程WEB浏览：高性能CPU处理器嵌入实时WEB服务，通过监控网络即可实现远程的WEB浏览功能，装置运行状态及历史记录一览无遗，大大提高装置的远程维护能力。
完善的维护工具：通过Console维护口或远程WEB浏览，可查看系统的自检记录、通信报文、操作记录和故障报告等，便于故障的查找与定位。
|
指标 |
参数 |
|
处理器 |
GM7-B 高性能的32位嵌入式处理器 |
|
GM-OPU 高性能的32位浮点DSP | |
|
工作电源 |
AC 165-264V/50Hz |
|
DC100~250V | |
|
交流/直流输入自动无间断切换 | |
|
可选配电源管理装置，在外电源失效时提供后备电源 | |
|
整机功耗不大于30W | |
|
输入输出保护 | |
|
系统容量 |
4个接触网开关（标配） |
|
可扩展至64个接触网开关（最大） | |
|
外部通信接口 |
最多可支持4个10/100M以太网光/电接口 |
|
2个RS-232电接口 | |
|
1个维护CONSOLE口 | |
|
1个GPS系统时钟RS-232接口 | |
|
内部通信接口 |
最多可支持3个高速工业现场CAN总线电接口 |
|
最多可支持0-96个高速工业现场RS485点对点光接口 | |
|
最多可支持0-16个可选工业专线MODEM通信接口 | |
|
通信规约 |
远动规约：IEC60870-5-104、 IEC60870-5-101 |
|
现场规约：MODBUS-RTU、MODBUS-TCP | |
|
用户提出的其他规约及其扩展 | |
|
时钟系统 |
GPS精度为1ns |
|
环境条件 |
环境温度 ：-25℃~70℃ （普通型）
-40℃~70℃ （超低温型，需定制） |
|
相对湿度：5%~95% | |
|
海拔高度：不大于5000m | |
|
振动 水平加速度：0.5g；垂直加速度：0.2g | |
|
地震强度：8级 | |
|
绝缘性能 |
满足GB/T 13729---2002要求 |
|
电磁兼容指标 |
抗电快速瞬变脉冲群干扰影响 4级 |
|
抗静电放电干扰影响 4级 | |
|
抗工频磁场干扰影响 4级 | |
|
抗辐射电磁场干扰影响 4级 | |
|
抗浪涌干扰影响 4级 | |
|
抗电源电压突降和中断干扰影响 2级 | |
|
装置尺寸 |
GM7-B(装置) 482.6mm（宽）×300.5mm（深）×44.0mm（高） |
|
GM7-OPU 450.0mm（宽）×250.0mm（深）×680.0mm（高） | |
|
安装方式 |
GM7-B(装置) 标准19”安装方式 |
|
GM7-OPU 户外壁挂式或抱杆式安装，或集成安装于网开机构箱内 |
